4080X Tester de sondas móviles
Para pruebas de tablillas de potencia
Prueba Automática
de tablillas grandes y complejas

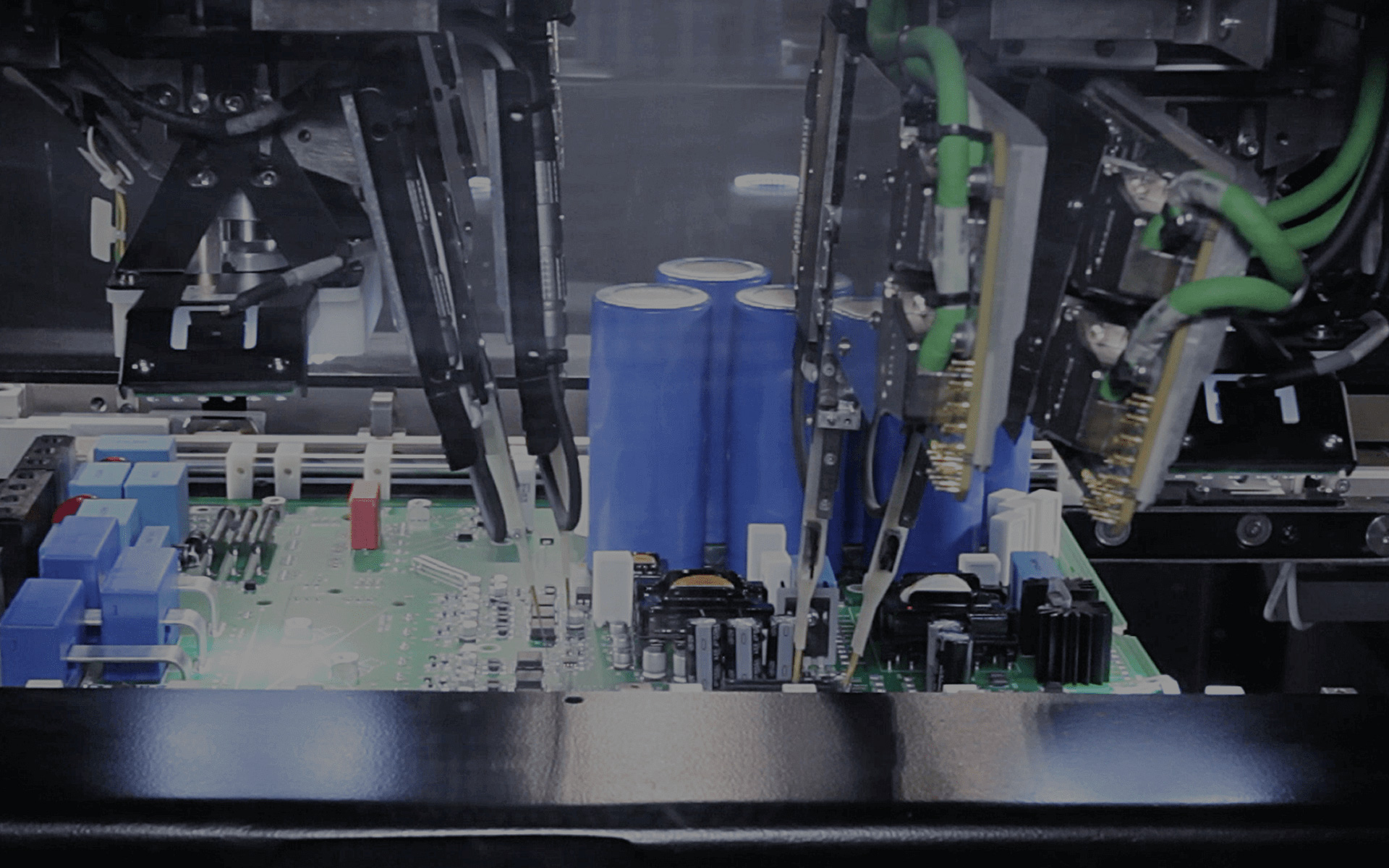

4080X está diseñado para la prueba de producción de alto volumen de tablillas electrónicas de potencia, incluidos inversores de potencia, fuentes de alimentación, controladores de potencia.
El sistema puede realizar automáticamente el manejo del transportador de tableros grandes y pesados (15 kg e incluso más), luego ejecuta la prueba precisa de piezas electrónicas (digital, analógica, de potencia, prueba de alto voltaje en funcionamiento, prueba de supercondensador, prueba de polaridad, prueba de relevadores) y partes mecánicas como imanes, LED y pantallas.
Además, se pueden realizar operaciones adicionales como inspección óptica, flasheo, calibración RTC en el mismo equipo utilizado para las pruebas electrónicas.
Ventajas
Probar tableros de potencia con 4080X trae ventajas importantes:
- La tasa de falla en la prueba funcional final (prueba de fin de línea) es cercana a cero.
- Los costos de reparación se reducen enormemente mediante diagnósticos a nivel de componente: los ingenieros de reparación no necesitan luchar para encontrar las causas de falla
- La detección temprana de fallas reduce los costos de operaciones de producción innecesarias en piezas defectuosas
- El equipo de prueba funcional / EOL se puede simplificar, el tiempo de prueba final se reduce.
Características
Altura máxima del componente: 150 mm
Altura máxima del componente: 150 mm
La arquitectura mecánica de 4080X fue diseñada para cumplir con los requisitos de prueba de tablillas electrónicas con componentes de hasta 150 mm de altura.
Ningún otro probador Flying Probe permite probar tablillas electrónicas con componentes con estas alturas, alcanzando también los puntos inaccesibles para sistemas de ICT con cama de pines.
Manejo automatizado de cintas transportadoras
Manejo automatizado de cintas transportadoras
- Manejo automatizado de cintas transportadoras
- Integración directa en línea SMT o células de prueba
Prueba completa
Prueba completa
- Sin defectos en la prueba final funcional / EOL
- Los retornos de campo se eliminan prácticamente
Alto rendimiento
Alto rendimiento
- Alto rendimiento
- Capacidad para respetar el takt time de línea SMT
Hasta 180 toques/sec
Hasta 180 toques/sec
Motores lineales de alta velocidad con codificadores ópticos lineales en eje XYZ provean una aceleración y velocidad muy altas, junto con una repetitividad y precisión posicionales en desplazamiento ilimitado.
Tamaño min. del pad: 50 µm
Tamaño min. del pad: 50 µm
La mayor precisión de posicionamiento está garantizada por los codificadores ópticos lineales de resolución de sub-micrón en cada eje XYZ, lo que hace que el 4080X sea adecuado para tocar pads de 50 μm en alta velocidad y sin dejar marcas en ellos, como ningún otro sistema de sondas móviles puede hacer.
A pesar de la velocidad, las sondas 4080X tocarán blandamente la placa. Una fuerza de sondeo programable hace que las sondas sean capaces de hacer contacto con componentes a una energía cercana a cero: hasta la electrónica más delicada (pads de paso extrafino, placas adhesivas, circuitos flexibles) se pueden testear sin riesgo de daño.
Cobertura de test completa
Cobertura de test completa
Una cobertura de test completa es proveída por una gama completa de capacidades de test integradas en el 4080X, y por la mayor precisión de medición disponible ofrecida por la «Flying Tester Technology»: una placa de fuerza/medición completa integrada en cada eje.
Chasis de granito natural
Chasis de granito natural
Un chasis de granito natural, combinado con las más modernas tecnologías de movimiento lineal, ofrece baja vibración y estabilidad térmica, asegurando una precisión de sondeo sin precedentes a una velocidad de test ultrarrápida.
En comparación con el hierro o el acero convencionales, el granito natural ofrece las mejores características de amortiguación y estabilidad térmica, para minimizar vibraciones y un efecto de deformación que afectarían la precisión y la fiabilidad a través del tiempo.
Huella compacta: 2,4 m2 (25,83 pies2)
Huella compacta: 2,4 m2 (25,83 pies2)
La huella del 4080X es muy compacta: tan solo 2,2 m2, incluido el transporte on-line de placas.
Adecuado para reemplazar sistemas de cama de pinchos
Adecuado para reemplazar sistemas de cama de pinchos
Con un rendimiento que es tres veces (¡o aún más!) más alto que el probador móvil de un solo lado más rápido del mercado, el 4080X mueve el tiempo de ROI de producciones de alto volumen a un nivel que es muy cercano al de un tester de cama de pinchos tradicional.
La mejor precisión de medición
La mejor precisión de medición
- Mayor rendimiento & precisión de medición (0,1 pF)
- Integridad de las señales
- Ninguna degradación de la medición o interferencia
- Adquisición inmediata de señales (dentro de cientos de microsegundos)
Hasta 28 utillajes móviles top e bottom
Los ocho ejes del 4080X (4 top + 4 bottom) te permiten instalar un total de hasta 28 utillajes de test móviles, dentro de un rango de más de 50 posibles: además de las sondas eléctricas, utilizadas para realizar todos los tests eléctricos, hay una variedad de utillajes de test disponibles para ampliar las capacidades de test del 4080X.
Leonardo 4.
Un mundo de aplicaciones
Los usuarios del 4080X aprovechan la ventaja de trabajar con un entorno de software intuitivo y basado en aplicaciones, similar a lo que los smartphones nos han acostumbrado. Cada aplicación está dedicada a una función definida, mientras que su actualización es independiente y no afecta la integridad global del software. El sistema operativo Leonardo 4 incorpora todas las funcionalidades y la efectividad de las versiones anteriores de Leonardo, lo que los lleva a un paso adelante. En el mundo de las aplicaciones que quieres utilizar.
Capacidades de test
In-Circuit Test
100% Short Circuit Test
Nodal Impedance Test
Open Pin Scan
Power On Test
Functional Test
Optical Test
Led Light Test
3D Laser Test
Flashing
Boundary Scan
Thermal Test
Waveform Capture
5G RF Test
Wafer Test
Built-In-Self-Test
Technical Data
| 4080X | |
|---|---|
| Altura máxima del componente: | 150mm |
| Aplicación | Producción desde media hasta en masa |
| Rendimiento | Rendimiento mayor |
| Chasis | Granito natural |
| Sondeo de la UUT | Doble lado |
| Cabezales móviles multisonda | 8 (4 top + 4 bottom) |
| Tamaño max. de la placa (L x W) | 1000 x 460mm (39.4 x 18.1”)* |
| Huella (LxW) | 1700 x 1438mm (2.4m2) |
| * Para tarjetas más grandes, comuníquese con SPEA. |
